侧搅拌机械密封的元件

发布日期:[2020-03-05]     点击率:

机械密封(端面密封)是一种用来解决旋转轴与机体之间密封的装置。它是由至少一对垂直于旋转轴线的端面的流体压力和补偿机构弹力(或磁力)的作用及辅助密封的配合下保持贴合下并相对滑动而构成防止流体泄漏的装置,常用于泵、压缩机、反应搅拌釜等旋转式流体机械,也用于齿轮箱、船舶尾轴等密封。因此,机械密封是一种通用的轴封装置。


侧搅拌机械密封的元件:

弹性元件(弹簧、波纹管)

主要起预紧、补偿和缓冲的作用,要求始终保持足够的弹性来克服辅助密封和传动件的摩擦和动环等的惯性,保证端面密封副良好的贴合和动环的追随性,材料要求耐腐蚀、耐疲劳。

辅助密封(0形圈、V形圈、U形圈、楔形圈和异形圈等)

主要起静环和动环的密封作用,同时也起到浮动和缓冲作用。要求静环的密封元件能保证静环与压盖之间的密封性,静环有一定的浮动性,动环的密封元件能保证动环与轴或轴套之间的密封性和动环的浮动性。材料要求耐热等。

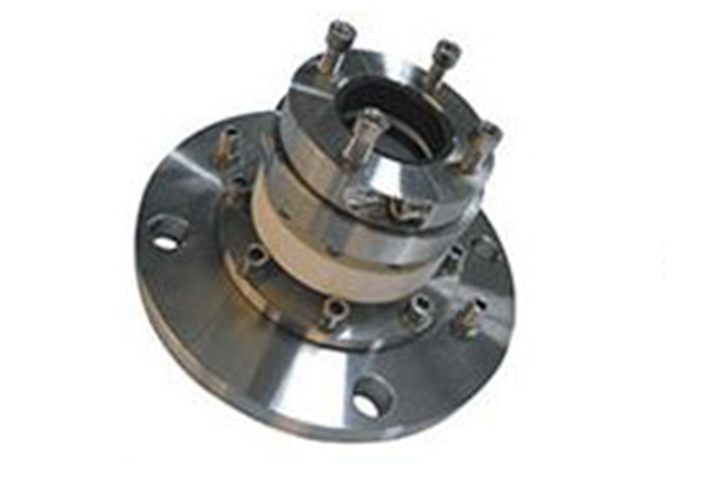

侧搅拌机械密封


设备原理:

侧搅拌机械密封工作时,由密封流体的压力和弹性元件的弹力等引起的轴向力使动环和静环互相贴合并相对运动,由于两个密封端面的紧密配合,使密封端面之间的交界形成一微小间隙,当有压介质通过此间隙时,形成薄的液膜,产生阻力,阻止介质泄漏,同时液膜又使得端面得以润滑。这层液体膜具有流体动压力与静压力,起着润滑和平衡压力的作用,同时产生长期的密封效果。


机械密封亦称端面密封,是靠一对或数对垂直于轴作相对滑动的端面在流体压力和补偿机构的弹力(或磁力)作用下,依赖辅助密封的配合与另一端保持贴合,并相对滑动,从而防止流体泄漏。

机械密封结构多种多样,常用的机械密封结构是端面密封。端面密封的静环、动环组成一对摩擦副,摩擦副的作用是防止介质泄漏。它要求静环、动环,具有良好的耐磨性,动环可以在轴向灵活的移动,自动补偿密封面磨损,使之与静环良好的贴合;静环具有浮动性,起缓冲作用。为此,密封面要求有良好的加工质量,保证密封副有良好的贴合性能。构成机械密封的侧搅拌机械密封的基本元件有静环、动环、压盖、推环、弹簧、定位环、轴套、动环密封圈、静环密封圈轴套密封圈等。
